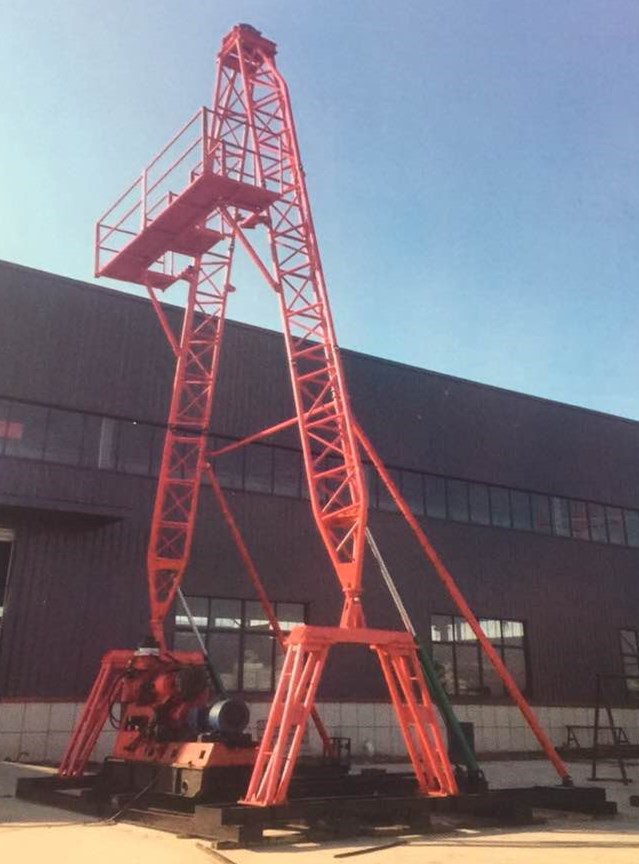

當前位置：AY-13型鉆塔
AY-13型鉆塔可配套各種水井鉆機和XY系列巖心鉆機垂直、斜孔的施工。其特點為設計除具有承載能力較大、結構合理、液壓起塔安全可靠，拆裝、搬運成本低等特點外，最顯著特點一是塔腳跨度大（5米），操作鉆機空間大;二是塔身下塔腿連接鉸鏈高于底座底梁2.3米，從而在鉆機左右擺放時下塔腿不影響鉆機前后移車，鉆機動力部分可移至腿支撐內襠中。也使得斜孔鉆進和提鉆過程中天車、回轉、井孔達到三點一線，大大提高了定向井孔施工的精準度及安全。
主要技術參數：
|
鉆塔型號 |
AY13 |
|
鉆塔正常負荷 |
200KN |
|
鉆塔最大負荷 |
直孔250KN 斜孔200KN |
|
鉆塔有效高度 |
13m |
|
二層臺高度 |
8.3m |
|
天車輪數量 |
2個 |
|
上部最小跨度 |
500mm |
|
踏腳跨度 |
5m |
|
底座外廓尺寸 |
5*6m |
|
重量 |
4100kg |
