NTLPSY-L8-20T-SG型履帶式靜力觸探車(升高型)

發布時間:2023-03-20 17:53 瀏覽次數:712

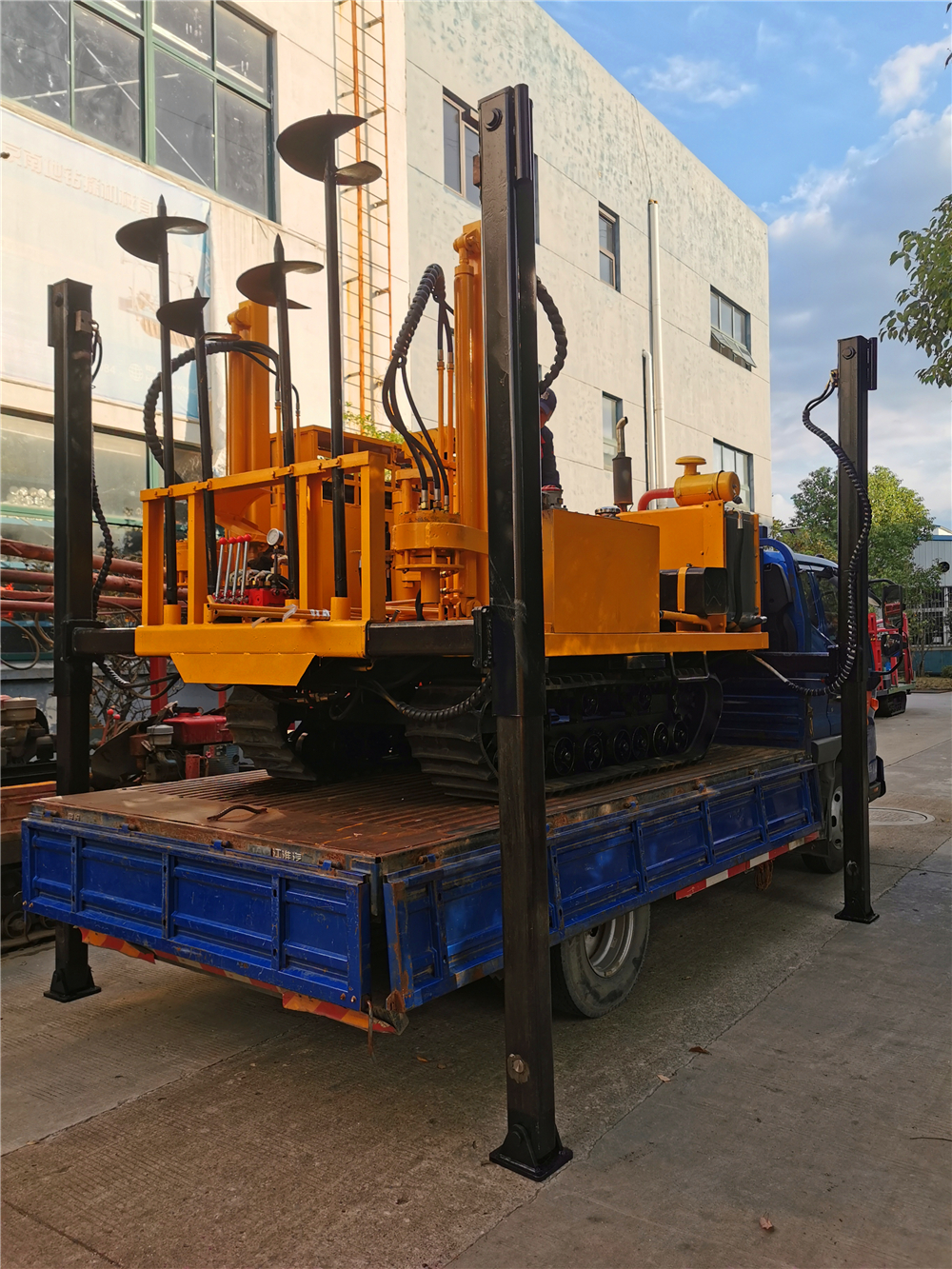

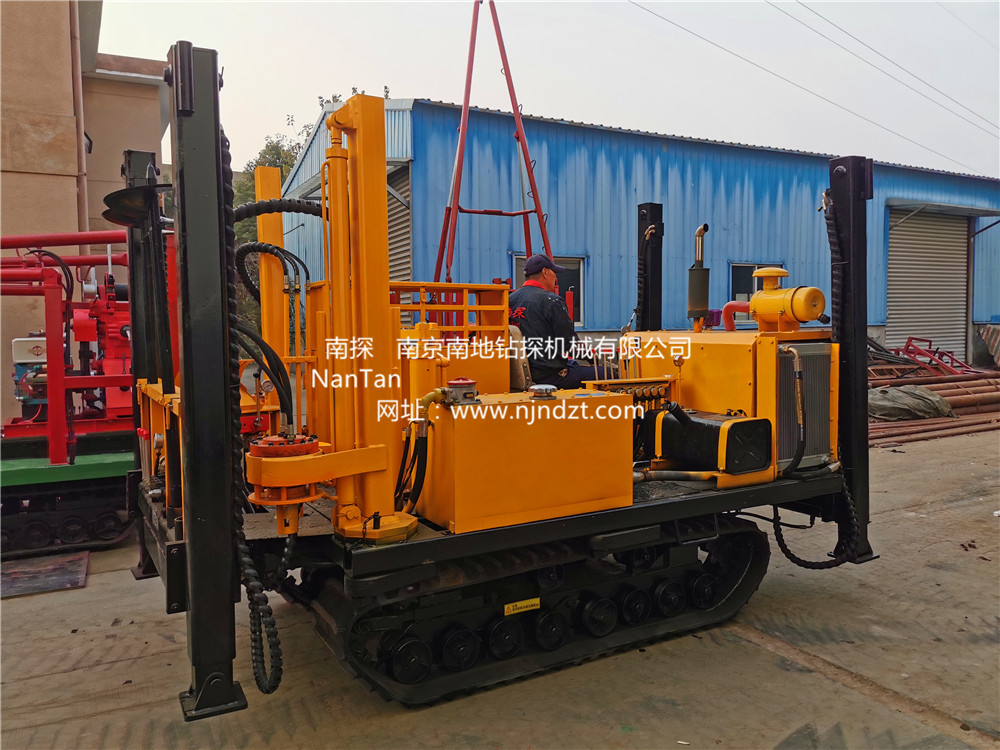

NTLPSY-L8-20T-SG履帶靜力觸探車自行走履帶底盤、1臺四缸柴油機、20T液壓靜探機、自動伸縮式升高型上下車液壓支撐腿系統、2組液壓下錨機、控制器、平臺及駕駛機構等組成,共同組裝在一個機架上。

履帶式靜力觸探車用于巖土勘探工程的全過程,觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息,是傳統土力學無法比擬的。(1)劃分土類。(2)對土層進行力學分層。(3)提供地基土隨深度變化的物理力學指標。(4)以觸探為主線分析整理勘察報告。靜力觸探(CPT)是在一定的速度下,用靜力將探頭壓入土中,并使用探頭內的壓力傳感器,通過記錄儀記錄探頭對土的貫入阻力。

特點:

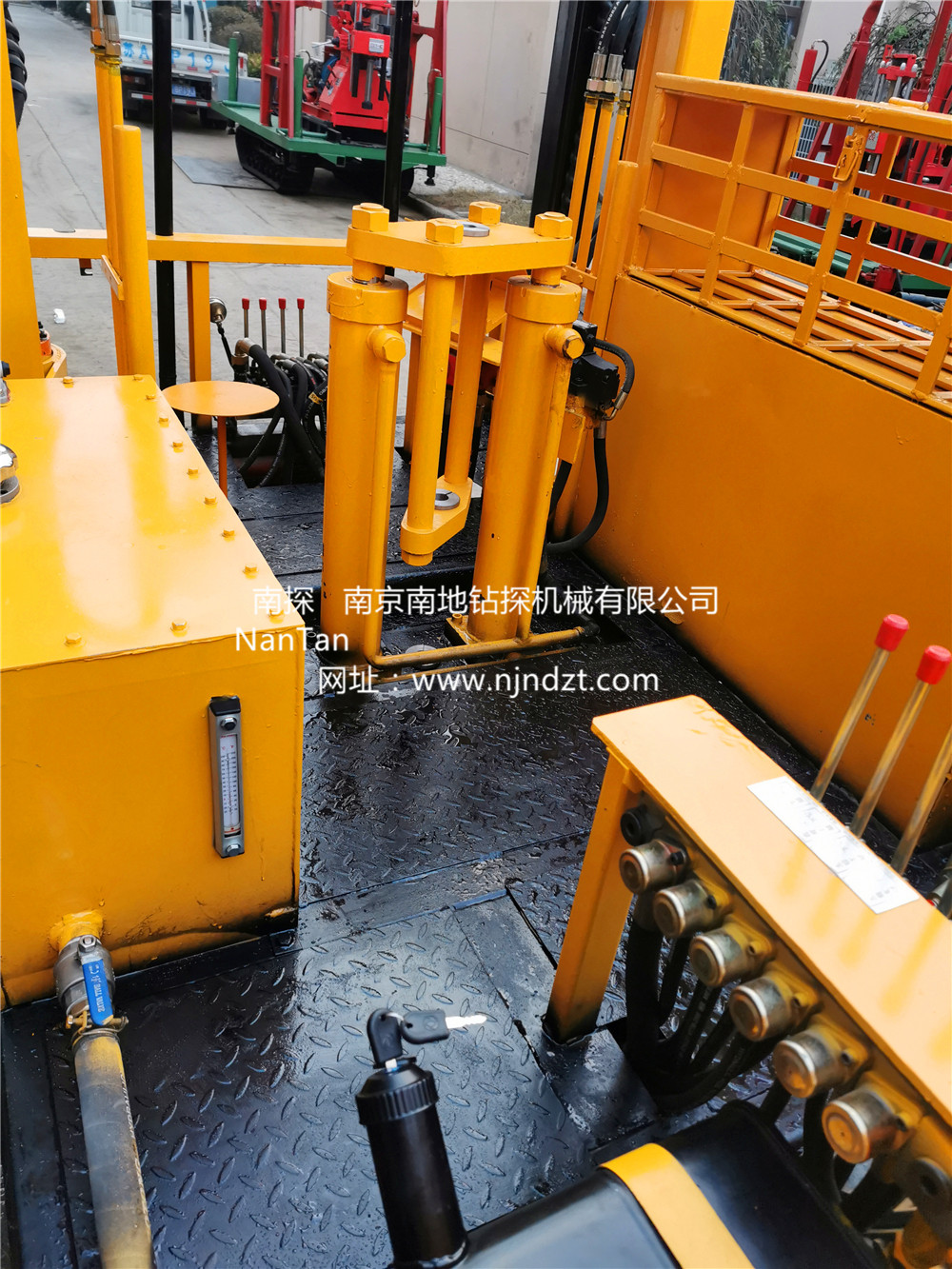

1. 根據國外同類產品的優點,獨家采用國際先進的倒置式油缸結構,行程1.1mm,貫入更加穩定。

2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。

3.液壓系統先進,采用分片式組合多路閥,結構緊湊,體積小,安裝方便,壓力損失小,溢流閥過載性好。

4.自動液壓雙下錨結構和4自動升高型液壓支腿各自油路控制。

5.本機不僅是靜力觸探測試的理想設備,配置附件,可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。

6.本機配置超長支腿自動裝卸系統。

主要技術參數:

1、液壓靜力觸探機技術參數液壓靜探機:20T,額定貫入力:200KN,起拔力:240KN,貫入速度:1.2m±0.3m /min,起拔速度:3-4m/min,活塞桿徑50mm,油缸直徑:100mm

2、柴油發動機: 490四缸柴油機

3、履帶行走機構:自走式專用變速箱行走速度:0.8-12km/h,爬坡能力:≤25°

履帶:橡膠履帶,寬:350*節距(P):90*齒數(Z):56

4、液壓系統齒輪泵:cbnzq-f550-bl1pl,額定轉速:2000r/min,流量:50l/min),壓力:25MPa,多路閥:1路、4路、6路各1件。

5、油箱的容量與工作允許溫度油箱:≥60L最高環境溫度:40℃,最低環境溫度:-20℃   發動機水溫度:<90℃,液壓油溫度:<65℃

6、支腿油缸:4個,缸徑90mm桿徑:60mm 行程:1500mm 單缸支承力100KN,單缸頂起力:80KN

7、下錨裝置2組,下錨馬達最大扭矩:2800N.m,地錨直徑300-450mm

8、整機尺寸:3600*1800*2500(長×寬×高)根據機型調整),重量:3600

備注:數據根據裝配的液壓靜探機和裝配方法的調整而變化。
